CJ19切换电容器接触器
CJ19切换电容器接触器，专用于投入切换低压并联电容器，广泛应用于交流50Hz或60Hz，电压至380V的无功率补偿设备中，接触器附有抑制涌流装置，能有效地减少合闸涌流对电容的冲击和减低开断瞬间的操作过电压，可代替原来由一只接触器和三只限流电抗器组成的切换装置，体积小，重量轻，通断能力强，安装方便。
该产品符合GB14048.4、IEC60947-4-1标准。

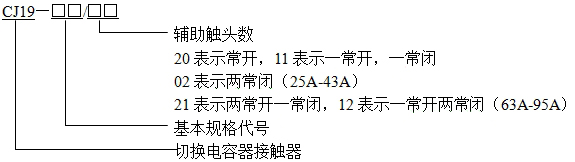

2、型号含义
辅助触头数
20表示常开，11表示一常开，一常闭
02表示两常闭（25A-43A）
21表示两常开一常闭，12表示一常开两常闭（63A-95A）
基本规格代号
切换电容器接触器
3、工作条件和安装条件:
周围空气温度为-5℃~+40℃，且24h内平均值不超过+35℃。
海拔：海拔不超过2000m.
大气条件：在+40℃时， 大气的相对湿度不超过50%；在较低温度下可允许有较高相对湿度，湿月的月平低温度不超过+25℃，该月的月平均相对湿度不超过90%，因温度变化在产品上发生的凝露的情况必须采取措施；
污染等级：3级；
安装类别：III类；
安装条件：安装面与垂直面的倾斜度不大于±5°。
冲动振动：产品应安装和使用在无显著摇动和冲击、振动的地方。
4、主要参数及技术性能
型号 参数 项目 |
CJ19-25 |
CJ19-32 |
CJ19-43 |
CJ19-63 |
CJ19-80 |
CJ19-95 |
|
额定工作电流(A) 380V |
17 |
23 |
29 |
43 |
50 |
63 |
|
可控电容器容量 230V |
6.5 |
8.5 |
10 |
20 |
21 |
23 |
|
12 |
16.7 |
20 |
32 |
38 |
42 | |
|
额定绝缘电压(V) |
690 |
690 |
690 |
690 |
690 |
690 |
|
控制涌流能力 |
20In |
20In |
20In |
20In |
20In |
20In |
|
电寿命（万次） |
10 |
10 |
10 |
8 |
8 |
8 |
|
动作特性 |
吸合：（85%~10%）Us；释放：（20%~75%）Us | |||||
|
50Hz 20℃ 保持 |
76 |
110 |
110 |
230 |
230 |
230 |
|
辅助触头控制容量 |
AC-15 360VA: DC-13 33W | |||||
|
单只重量（kg） |
0.44 |
0.60 |
0.63 |
1.33 |
1.5 |
1.5 |
5、结构特点
接触器为直动式双断点结构， 触头系统分上下两层布置，上层有三对限流触头与限流电阻构成抑制涌流装置。当合闸时它先接通经数秒之后工作触头接通，限流触头中磁块在弹簧反作用下释放，断开限流电阻，是电容器正常工作。
CJ19-25~43的接触器有两对辅助触头，CJ19-63~95的接触器有三对辅助触头。
CJ19-25~43的接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。
CJ19-63~95可用35mm或75mm标准卡轨安装。面罩上有一个可拆卸的长方形白色小牌，用户可用它打印项目代号等。
6.订货须知
订货时必须指出：产品型号名称、线圈工作电压及频率、数量
订货示例：切换电容器接触器CJ19-32/11 AC 220V 50Hz, 500台
